○福山市準用河川管理施設等の構造に関する技術的基準を定める条例施行規則

平成25年2月7日

規則第3号

(堤防の側帯)

第2条 条例第10条に規定する側帯は、次の各号に掲げる側帯の種類に応じ、それぞれ当該各号に定めるところにより設けるものとする。

(1) 第1種側帯 旧川の締切箇所、漏水箇所その他堤防の安定を図るため必要な箇所に設けるものとし、その幅は、3メートル以上とすること。

(2) 第2種側帯 非常用の土砂等を備蓄するため特に必要な箇所に設けるものとし、その幅は、5メートル以上で、かつ、堤防敷(側帯を除く。)の幅の2分の1以下(20メートル以上となる場合は、20メートル)とし、その長さは、おおむね長さ10メートルの堤防の体積(100立方メートル未満となる場合は、100立方メートル)の土砂等を備蓄するために必要な長さとすること。

(3) 第3種側帯 環境を保全するため特に必要な箇所に設けるものとし、その幅は、5メートル以上で、かつ、堤防敷(側帯を除く。)の幅の2分の1以下(20メートル以上となる場合は、20メートル)とすること。

(堤防に沿って設置する樹林帯の構造)

第3条 条例第13条の堤防に沿って設置する樹林帯の構造は、堤内の土地にある樹林帯にあっては、成木に達したときの胸高直径が30センチメートル以上の樹木が10平方メートル当たり1本以上あるものその他洪水時における破堤の防止等の効果がこれと同等以上のものとする。

(堤防の管理用通路)

第4条 条例第14条に規定する管理用通路は、次に定めるところにより設けるものとする。ただし、管理用通路に代わるべき適当な通路がある場合、堤防の全部若しくは主要な部分がコンクリート、鋼矢板若しくはこれらに準ずるものによる構造のものである場合又は堤防の高さと堤内地盤高との差が0.6メートル未満の区間である場合においては、この限りでない。

(1) 幅員は、3メートル以上で堤防の天端幅以下の適切な値とすること。

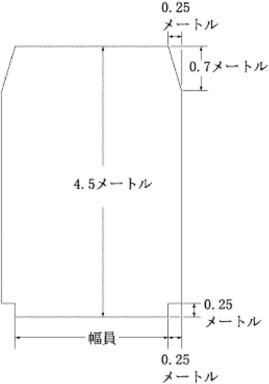

(2) 建築限界は、次の図に示すところによること。

画像

(床止めの設置に伴い必要となる護岸)

第5条 条例第22条に規定する護岸は、次に定めるところにより設けるものとする。ただし、地質の状況等により河岸又は堤防の洗掘のおそれがない場合その他治水上の支障がないと認められる場合は、この限りでない。

(1) 床止めに接する河岸又は堤防の護岸は、上流側は床止めの上流端から10メートルの地点又は護床工の上流端から5メートルの地点のうちいずれか上流側の地点から、下流側は水たたきの下流端から15メートルの地点又は護床工の下流端から5メートルの地点のうちいずれか下流側の地点までの区間以上の区間に設けること。

(2) 前号に掲げるもののほか、河岸又は堤防の護岸は、湾曲部であることその他河川の状況等により特に必要と認められる区間に設けること。

(3) 河岸(低水路の河岸を除く。以下この号において同じ。)又は堤防の護岸の高さは、計画高水位以上とすること。ただし、床止めの設置に伴い流水が著しく変化することとなる区間にあっては、河岸又は堤防の高さとすること。

(4) 低水路の河岸の護岸の高さは、低水路の河岸の高さとすること。

(床止めの設置に伴い必要となる魚道)

第6条 条例第23条の魚道の構造は、次に定めるところによるものとする。

(1) 床止めの直上流部及び直下流部における通常予想される水位変動に対して魚類の遡上等に支障のないものとすること。

(2) 床止めに接続する河床の状況、魚道の流量、魚道において対象とする魚種等を適切に考慮したものとすること。

(可動ぜきの可動部が起伏式である場合における可動部の径間長の特例)

第7条 条例第26条第3項に規定する場合における可動部の径間長は、同条第2項に該当する場合を除き、ゲートの直高が2メートル以下の場合は、ゲートの縦の長さと横の長さとの比の値が10分の1となる値(15メートル未満となる場合は、15メートル)以上とすることができる。

(可動堰の可動部のうち土砂吐き等としての効用を兼ねる部分以外の部分の径間長の特例)

第8条 条例第27条第2項に規定する場合における可動部の径間長は、可動堰の可動部のうち土砂吐き又は舟通しとしての効用を兼ねる部分以外の部分の可動部の全長が30メートル未満である場合は、12.5メートル以上とすることができる。

(可動堰の可動部のゲートの自重)

第9条 可動堰の可動部のゲートの自重は、可動堰の可動部のゲートの材料の単位体積重量を基礎として計算するものとする。

(貯留水による静水圧の力)

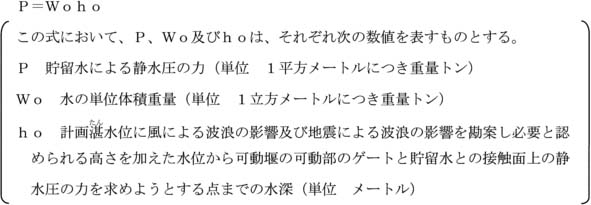

第10条 貯留水による静水圧の力は、可動堰の可動部のゲートと貯留水との接触面に対して垂直に作用するものとし、次の式によって計算するものとする。

画像

2 前項の地震による波浪の影響を勘案する際の地震による波浪の貯水池の水面からの高さは、第14条第4項に規定する設計震度の値を用いて計算するものとする。

(貯水池内に堆積する泥土による力)

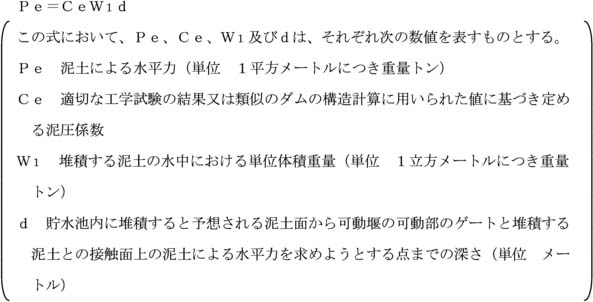

第11条 貯水池内に堆積する泥土による力は、可動堰の可動部のゲートと貯水池内に堆積する泥土との接触面において鉛直方向及び水平方向に作用するものとし、鉛直方向に作用する力は堆積する泥土の水中における単位体積重量を基礎として計算するものとし、水平方向に作用する力は次の式によって計算するものとする。

画像

(地震時における可動堰の可動部のゲートの慣性力)

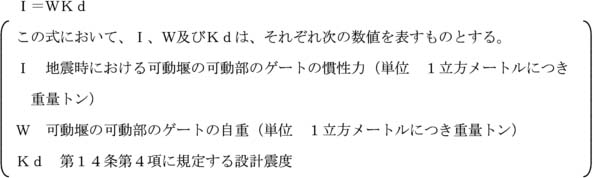

第12条 地震時における可動堰の可動部のゲートの慣性力は、可動堰の可動部のゲートに水平方向に作用するものとし、次の式によって計算するものとする。

画像

(地震時における貯留水による動水圧の力)

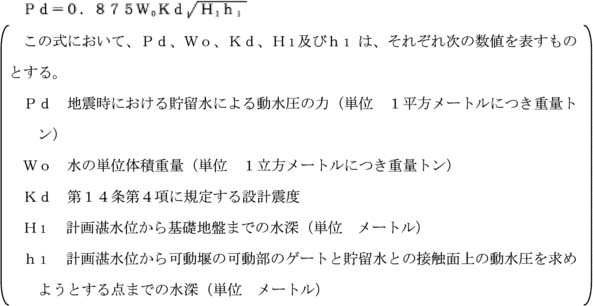

第13条 地震時における貯留水による動水圧の力は、可動堰の可動部のゲートと貯留水との接触面に対して垂直に作用するものとし、適切な工学試験又は類似の可動堰の構造計算に用いられた方法に基づき定める場合を除き、次の式によって計算するものとする。

画像

(可動堰の可動部のゲートに作用する荷重)

第14条 条例第29条に規定する可動堰の可動部のゲートに作用する荷重のうち、ゲートの自重、貯留水による静水圧の力、貯水池内に堆積する泥土による力、地震時におけるゲートの慣性力及び地震時における貯留水による動水圧の力については、第9条から前条までの規定を準用する。

2 可動堰の可動部のゲートに作用する荷重としては、次の表の左欄に掲げる区分に応じ、それぞれ同表の右欄に掲げるものを採用するものとする。

区分

荷重

地震時以外の時

W、P、Pe、Pi、Po

地震時

W、P、Pe、Pi、I、Pd

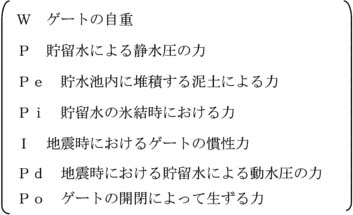

備考 この表において、W、P、Pe、Pi、I、Pd及びPoは、それぞれ次の荷重を表すものとする。

画像

3 前項の表において採用する荷重により可動堰の可動部のゲートに生ずる応力は、適切な工学試験の結果に基づき定める許容応力を超えてはならないものとする。

4 可動堰の可動部のゲートの構造計算に用いる設計震度は、0.12とする。

5 可動堰の可動部のゲートについては、第1項に規定するもののほか、必要に応じ、洪水時又は高潮時における動水圧その他のゲートに作用する荷重を計算するものとする。

(可動堰の可動部が起伏式である場合におけるゲートの構造)

第15条 可動堰の可動部が起伏式である場合におけるゲート(潮止めをその設置の目的に含む堰のゲートを除く。)の構造の基準は、前条に規定するもののほか、次に定めるところによるものとする。

(1) ゲートの起立時における上端の高さは、計画横断形に係る低水路の河床の高さと計画高水位との中間位以下とすること。ただし、ゲートを洪水時においても土砂、竹木その他の流下物によって倒伏が妨げられない構造とするとき又は治水上の機能の確保のため適切と認められる措置を講ずるときは、ゲートの起立時における上端の高さを堤内地盤高又は計画高水位のうちいずれか低い方の高さ以下とすることができる。

(2) ゲートの直高は、3メートル以下とすること。ただし、ゲートを洪水時においても土砂、竹木その他の流下物によって倒伏が妨げられない構造とするときは、この限りでない。

(堰の設置に伴い必要となる護岸等)

第16条 第5条及び第6条の規定は、堰の設置に伴い必要となる護岸及び魚道について準用する。この場合において、これらの規定中「床止め」とあるのは、「堰」と読み替えるものとする。

(水門の径間長の特例)

第17条 第8条の規定は、河川を横断して設ける水門について準用する。この場合において、同条中「可動部」とあり、及び「可動堰の可動部」とあるのは、「水門のうち流水を流下させるためのゲート及びこれを支持する門柱の部分」と読み替えるものとする。

(管理用通路としての効用を兼ねる水門の構造)

第18条 条例第42条第2項の管理用通路としての効用を兼ねる水門の構造は、次に定めるところによるものとする。ただし、管理用通路に代わるべき適当な通路がある場合は、この限りでない。

(1) 管理橋の幅員は、水門に接続する管理用通路の幅員を考慮した適切な値とすること。

(2) 管理橋の設計自動車荷重は、20トンとすること。ただし、管理橋の幅員が3メートル未満の場合は、この限りでない。

(水門又は門の設置に伴い必要となる護岸)

第19条 河川又は水路を横断して設ける水門又は樋門の設置に伴い必要となる護岸は、次に定めるところにより設けるものとする。ただし、地質の状況等により河岸又は堤防の洗掘のおそれがない場合その他治水上の支障がないと認められる場合は、この限りでない。

(1) 水門が横断する河川に設ける護岸については、第5条各号の規定を準用する。この場合において、同条第1号及び第3号中「床止め」とあるのは「水門」と、同条第1号中「上流側」とあるのは「当該水門が横断する河川の上流側」と、「下流側」とあるのは「当該水門が横断する河川の下流側」と読み替えるものとする。

(2) 水門又は樋門が横断する河岸又は堤防に設ける護岸は、当該水門及び樋門の両端から上流及び下流にそれぞれ10メートルの地点を結ぶ区間以上の区間に設けるものとし、その高さについては、第5条第3号及び第4号の規定を準用する。この場合において、同条第3号中「床止め」とあるのは、「水門又は樋門」と読み替えるものとする。

(取水塔の設置に伴い必要となる護岸)

第20条 取水塔の設置に伴い必要となる護岸は、地質の状況等により河岸又は堤防の洗掘のおそれがない場合その他治水上の支障がないと認められる場合を除き、取水塔の上流端及び下流端から上流及び下流にそれぞれ取水塔と河岸又は堤防との距離の2分の1(条例第53条第1項に規定する式によって得られる径間長(以下「基準径間長」という。)の2分の1を超えることとなる場合にあっては基準径間長の2分の1、10メートル未満となる場合にあっては10メートル)の距離の地点を結ぶ区間以上の区間に設けるものとし、その高さについては、第5条第3号及び第4号の規定を準用する。この場合において、同条第3号中「床止め」とあるのは、「取水塔」と読み替えるものとする。

(主要な公共施設に係る橋)

第21条 条例第53条第2項の規則で定める主要な公共施設に係る橋は、次に掲げるものに係る橋とする。

(1) 全国新幹線鉄道整備法(昭和45年法律第71号)第2条に規定する新幹線鉄道

(2) 道路法(昭和27年法律第180号)第3条第1号に規定する高速自動車国道

(3) 前号に規定する道路以外の道路で幅員30メートル以上のもの

(近接橋の特則)

第22条 条例第53条第3項に規定する河道内に橋脚が設けられている橋、堰その他の河川を横断して設けられている施設(以下この項において「既設の橋等」という。)に近接して設ける橋(以下この条において「近接橋」という。)の径間長は、条例第53条第1項及び第2項に規定するところによるほか、次の各号に掲げる場合に応じ、それぞれ当該各号に定めるところにより近接橋の橋脚を設けることとした場合における径間長の値とするものとする。ただし、既設の橋等の改築又は撤去が5年以内に行われることが予定されている場合は、この限りでない。

(1) 既設の橋等と近接橋との距離(洪水時の流心線に沿った見通し線(以下この項において「見通し線」という。)上における既設の橋等の橋脚、堰柱等(以下この項において「既設の橋脚等」という。)と近接橋の橋脚との間の距離をいう。次号において同じ。)が基準径間長未満である場合においては、近接橋の橋脚を既設の橋脚等の見通し線上に設けること。

(2) 既設の橋等と近接橋との距離が、基準径間長以上であって、かつ、川幅(200メートルを超えることとなる場合は、200メートル)以内である場合においては、近接橋の橋脚を既設の橋脚等の見通し線上又は既設の橋等の径間の中央の見通し線上に設けること。

(橋面)

第23条 条例第54条第2項の規則で定める橋の部分は、地覆その他流水又は波浪が橋を通じて河川外に流出することを防止するための措置を講じた部分とする。

(橋の設置に伴い必要となる護岸)

第24条 橋の設置に伴い必要となる護岸は、次に定めるところにより設けるものとする。ただし、地質の状況等により河岸又は堤防の洗掘のおそれがない場合その他治水上の支障がないと認められる場合は、この限りでない。

(1) 河道内に橋脚を設けるときは、河岸又は堤防に最も近接する橋脚の上流端及び下流端から上流及び下流にそれぞれ基準径間長の2分の1の距離の地点を結ぶ区間以上の区間に設けること。

(2) 河岸又は堤防に橋台を設けるときは、橋台の両端から上流及び下流にそれぞれ10メートルの地点を結ぶ区間以上の区間に設けること。

(3) 護岸の高さについては、第5条第3号及び第4号の規定を準用する。この場合において、同条第3号中「床止め」とあるのは、「橋」と読み替えるものとする。

(管理用通路の保全のための橋の構造)

第25条 条例第56条の管理用通路の構造に支障を及ぼさない橋(取付部を含む。)の構造は、管理用通路(管理用通路を設けることが計画されている場合は、当該計画されている管理用通路)の構造を考慮して適切な構造の取付通路その他必要な施設を設けた構造とする。ただし、管理用通路に代わるべき適当な通路がある場合は、この限りでない。

(適用除外の対象とならない区域)

第26条 条例第57条第1項の規則で定める要件に該当する区域は、橋の設置地点を含む一連区間における計画高水位の勾配、川幅その他河川の状況等により治水上の支障があると認められる区域とする。

(治水上の影響が著しく小さい橋)

第27条 条例第57条第1項の規則で定める橋は、次に掲げるものとする。

(1) 高水敷に設ける橋で小規模なもの

(2) 低水路に設ける橋で可動式とする等の特別の措置を講じたもの

(暫定改良工事実施計画が定められた場合の特例)

第28条 条例第65条に規定する暫定改良工事実施計画が定められた場合における条例及びこの規則の規定の適用については、次に定めるところによるものとする。

(1) 堤防及び床止めについては、暫定改良工事実施計画において定められた高水流量、横断形、高水位又は高潮位は、それぞれ計画高水流量、計画横断形、計画高水位又は計画高潮位とみなすものとする。

(2) 堤防及び床止め以外の河川管理施設等については、条例及びこの規則の規定を適用すれば当該河川管理施設等の機能の維持が著しく困難となる場合その他特別の事情により著しく不適当であると認められる場合においては、暫定改良工事実施計画において定められた高水流量、横断形、高水位又は高潮位は、それぞれ計画高水流量、計画横断形、計画高水位又は計画高潮位とみなすものとする。

(小河川の特例)

第29条 条例第66条に規定する小河川に設ける河川管理施設等については、河川管理上の支障があると認められる場合を除き、次に定めるところによることができる。

(1) 堤防の天端幅は、計画高水位が堤内地盤高より高く、かつ、その差が0.6メートル未満である区間においては、次の表の左欄に掲げる計画高水流量の区分に応じ、それぞれ同表の右欄に掲げる値以上とすること。

計画高水流量(単位 1秒間につき立方メートル)

天端幅(単位 メートル)

50未満

2

50以上100末満

2.5

(2) 堤防の高さは、計画高水位が堤内地盤高より高く、かつ、その差が0.6メートル未満である区間においては、計画高水流量が1秒間につき50立方メートル未満であり、かつ、堤防の天端幅が2.5メートル以上である場合は、計画高水位に0.3メートルを加えた値以上とすること。

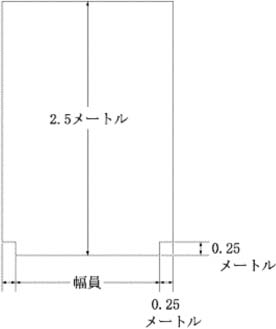

(3) 堤防に設ける管理用通路は、川幅が10メートル未満である区間においては、幅員は、2.5メートル以上とし、建築限界は、次の図に示すところによること。

画像

(4) 橋については、条例第52条第2項中「20メートル」とあるのは「10メートル」と、「2メートル」とあるのは「1メートル」と、「1メートル」とあるのは「0.5メートル」と読み替えて同項の規定を適用すること。

(5) 伏せ越しについては、条例第62条中「20メートル」とあるのは「10メートル」と、「2メートル」とあるのは「1メートル」と読み替えて同条の規定を適用すること。

附 則

この規則は、平成25年4月1日から施行する。

福山市準用河川管理施設等の構造に関する技術的基準を定める条例施行規則

平成25年2月7日 規則第3号

(平成25年4月1日施行)
